      歡迎進入滄州鑫精誠機械制造有限公司網站!

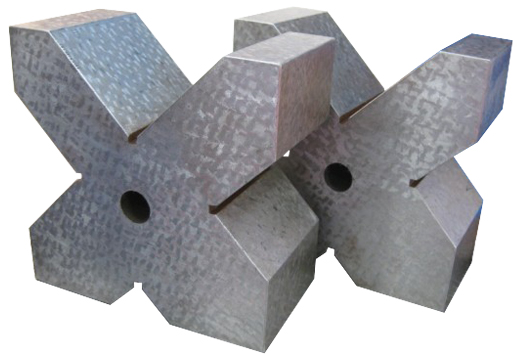

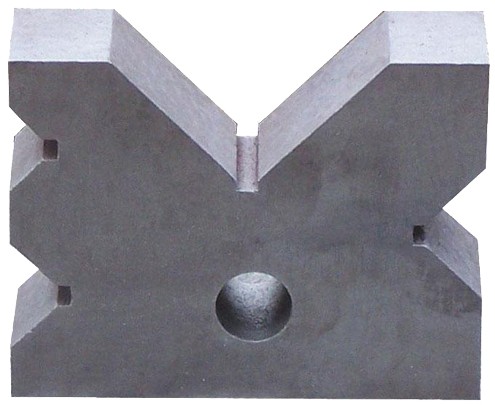

      V型架

      V型架用來支承軸類、管類、套管類等圓柱形工件,使工件軸心線平行于本臺工作面,以便找正和劃線時使用的檢驗量具,一般都成對供應,是一個四棱體,四個工作面上或四個尺寸不同的90度的槽。

      在線訂購
      產品詳情

           V型架的用途:是用來支承軸類、管類、套管類等圓柱形工件,使工件軸心線平行于本臺工作面,以便找正和劃線的工具。
           V型架的標準:按國家GB4972-85標準制造,一般都成對供應,是一個四棱體,四個工作面上或四個尺寸不同的90度的槽。主要用于軸類零件的檢驗和劃線。
           V型架的規格:

      規格

      工作面平面度

      V型槽對底面平行度

      V型槽對側面平行度

      V型槽對兩側面對稱度

      V型槽對端面的垂直度

      精度等級

      0級

      1級

      2級

      0級

      1級

      2級

      0級

      1級

      2級

      0級

      1級

      2級

      0級

      1級

      2級

      I型

      35×35×30

      1

      2

      3

      2.5

      5

      10

      2.5

      5

      10

      5

      10

      20

      5

      5

      10

      60×60×50

      1

      2

      3

      2.5

      5

      10

      2.5

      5

      10

      5

      10

      20

      5

      5

      10

      105×105×100

      1.5

      3

      5

      4

      8

      15

      4

      8

      15

      8

      16

      30

      8

      8

      15

      II型

      100×100×65





      10

      20


      10

      20


      20

      40




      150×150×80





      15

      25


      15

      25


      30

      50




      200×200×90





      15

      25


      15

      25


      30

      50




      300×300×120





      20

      30


      20

      30


      40

      60




      相關標簽:V型架V型鐵
      上一篇:鑄鐵彎板下一篇:磁性V型架
