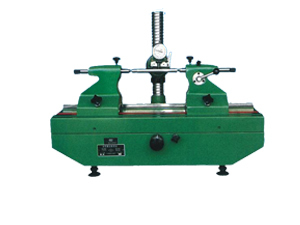

齒輪跳動檢查儀
齒輪跳動檢查儀主要用于齒輪加工現場或車間檢查站測量圓柱齒輪或圓錐齒輪的徑向跳動誤差,同時也可以用于測量回轉類零件的徑向跳動誤差。
齒輪跳動檢查儀主要用于齒輪加工現場或車間檢查站測量圓柱齒輪或圓錐齒輪的徑向跳動誤差,同時也可以用于測量回轉類零件的徑向跳動誤差。
齒輪跳動檢查儀主要用于齒輪加工現場或車間檢查站測量圓柱齒輪或圓錐齒輪的徑向跳動誤差,同時也可以用于測量回轉類零件的徑向跳動誤差。
齒輪跳動檢查儀的測量力及測量方向可調,并配有多種尺寸的測頭,適應不同類型的齒輪。
齒輪跳動檢查儀是純機械結構,千分表示值,讀數直觀,操作方便,并采用滾動導軌,移動靈活。
齒圈徑向跳動△Fr,在齒輪一轉范圍內,測頭在槽齒內或齒輪上,與齒高中部雙面接觸,測頭相對于齒輪軸線的發動量。因此,齒圈徑向跳動的檢查是借具有原始齒條形的測量頭時使用。檢查時,將裝在芯軸上的被檢查齒輪,固定在儀器兩頂針間,把具有原始齒條齒形的測量頭,依次插入齒輪的齒間內,并用指示表示出測量頭位置對齒輪轉動軸線的跳動量。
